Punch- en etsenfilterscherm

Name: Punch- en etsenfilterscherm - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

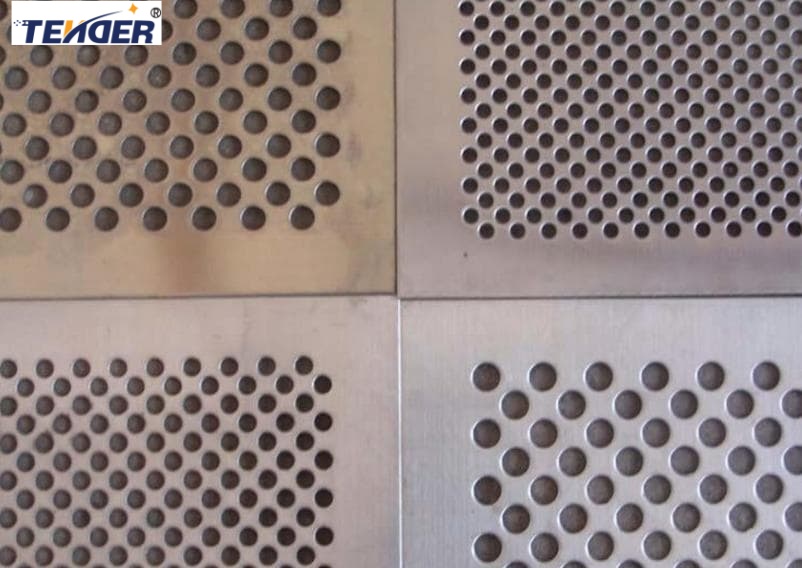

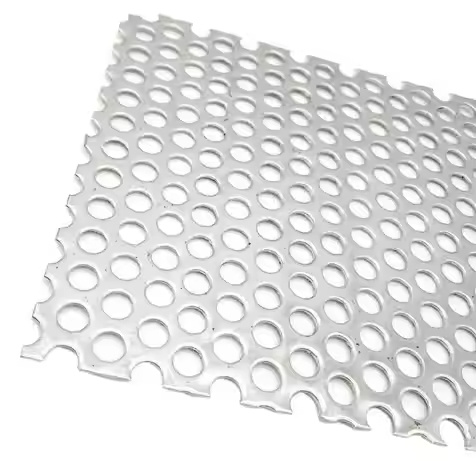

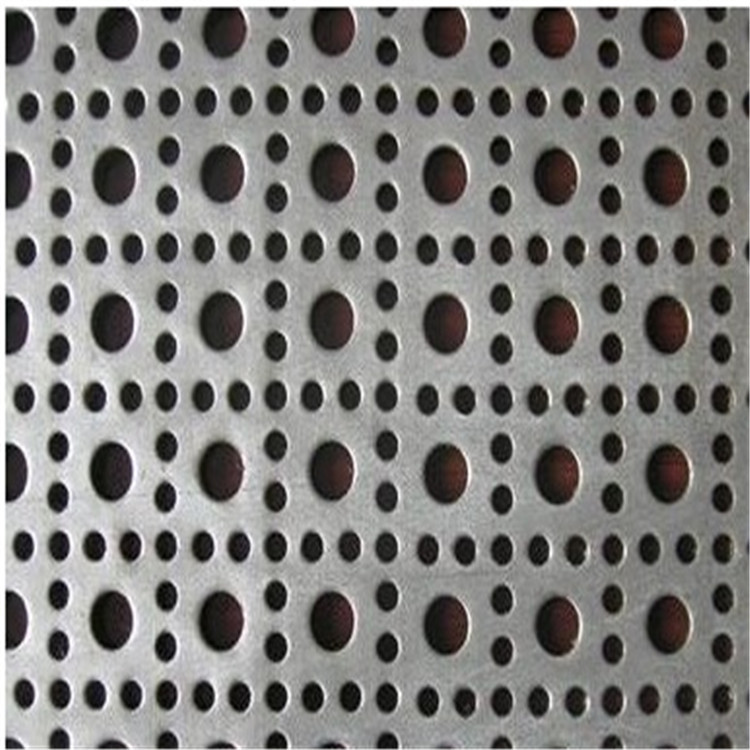

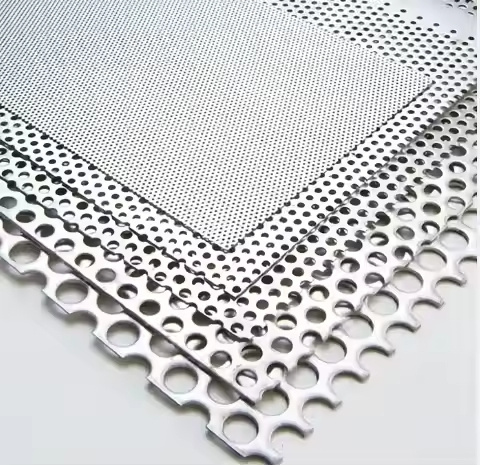

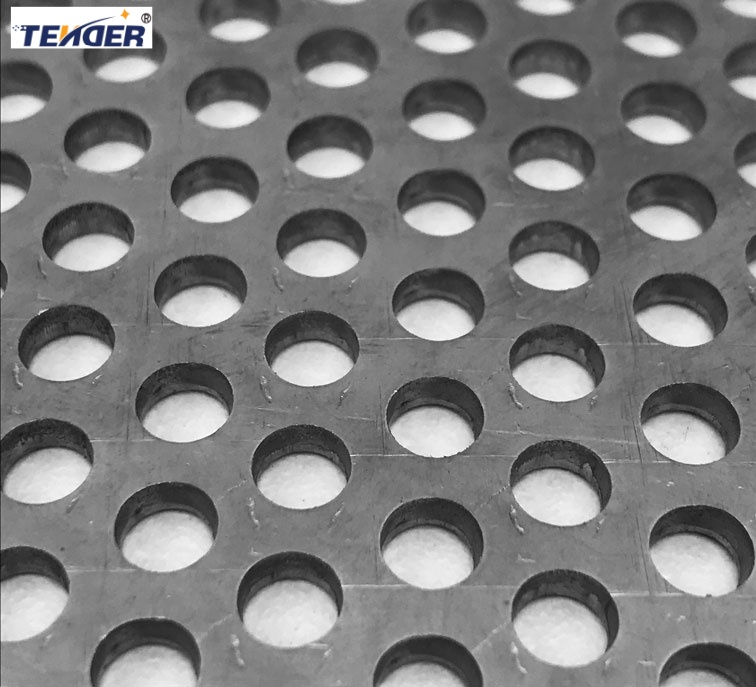

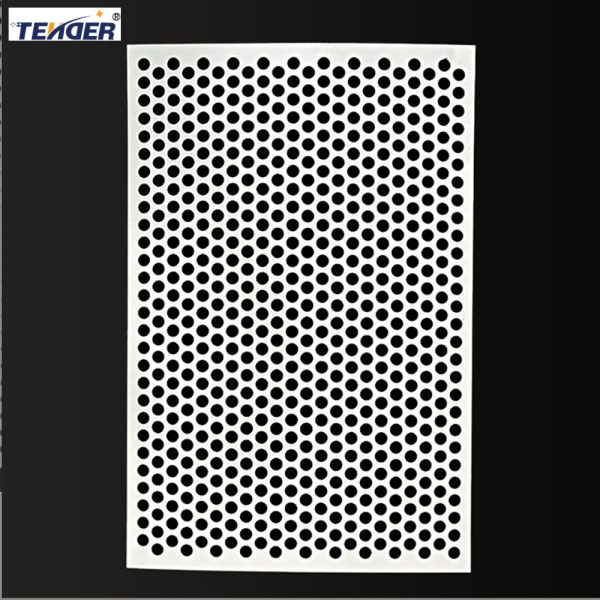

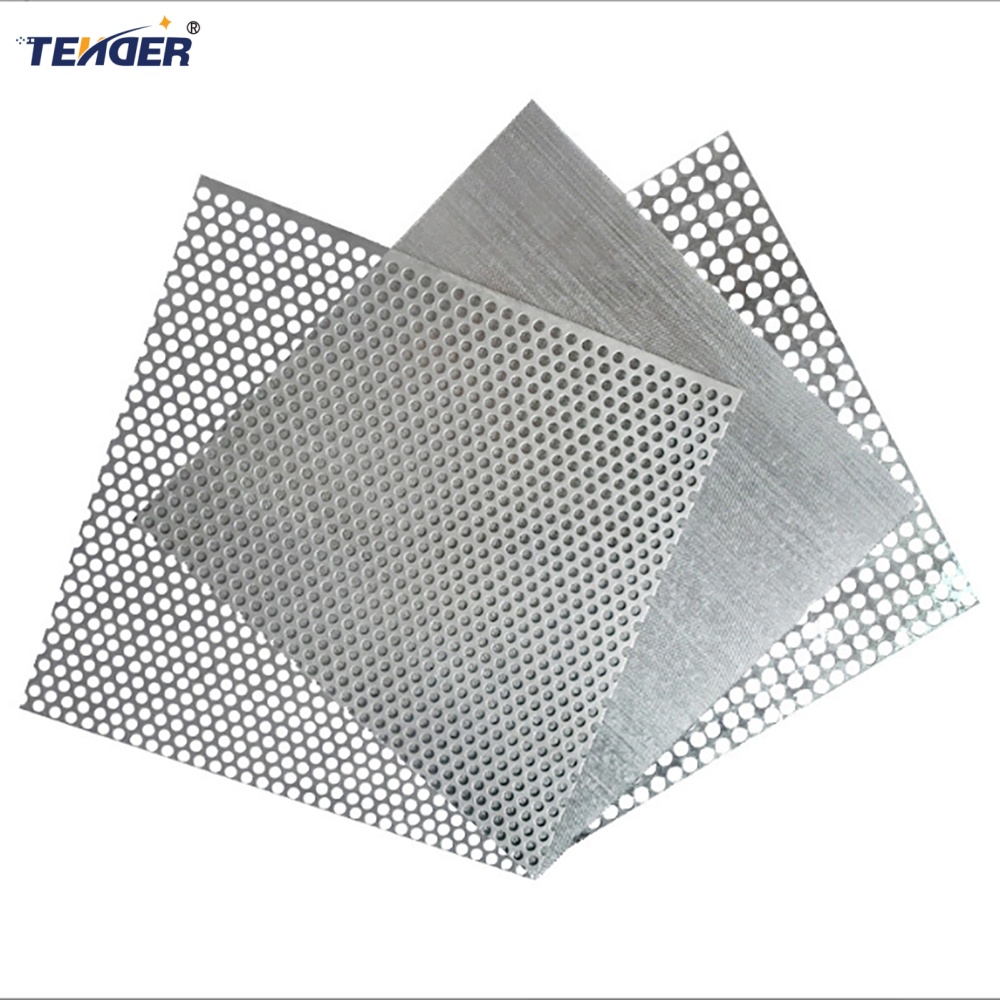

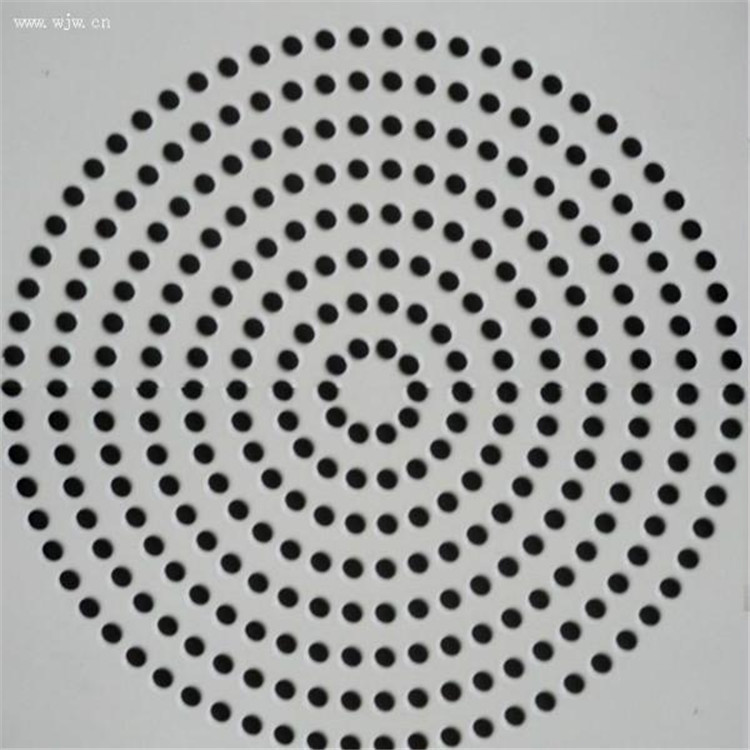

Punching mesh -bord verwijst naar het ponsen van verschillende vormen van gaten op metalen vellen in een bepaalde opstelling, zoals ronde gaten, vierkante gaten, lange gaten, diamantgaten, zeshoekige gaten, enz., Om een metalen mesh -bord te vormen met functies zoals ademendheid, transparantie en filtratie.

Etsen maasplaat is een metalen mesh -plaat gevormd door vooraf ontworpen patronen op een metaaloppervlak over te brengen door chemische corrosie en vervolgens aangeduide gebieden te corroderen om metaalmaasvellen te vormen met microporiën, gaasgaten of grafische structuren. Dit proces is meestal geschikt voor metalen vellen met een dikte van 0,03 mm ~ 1,5 mm

Send Email Download

Productbeschrijving

Karakteristieke voordelen

1. Hoge precisie: in staat om een bewerkingsnauwkeurigheid van ± 0,01 mm te bereiken

2. Flexibel gat type: kan worden ontworpen met elke vorm, dichtheid en opstelling

3. Gladde randen: geen bramen, geen vervorming

4. Geen mechanische stress: beschadigt de materiaalstructuur niet

5. Massaproductie: geschikt voor massaproductie van producten met hoge consistentie

Veel voorkomende specificaties

Parametercategorie	Beschrijving	Gemeenschappelijk bereik	Voorbeeld
Gatdiameter	Diameter van de perforaties	0,5 mm – 100 mm (gemeenschappelijk: 1 mm, 2 mm, 5 mm, 10 mm)	Voorbeeld: 2 mm ronde gat betekent dat elk gat een diameter van 2 mm heeft
Lakendikte	Dikte van de metalen plaat	0,3 mm – 10 mm (gemeenschappelijk: 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm)	Dikkere platen bieden meer kracht, maar zijn zwaarder en moeilijker te verwerken
Toonhoogte (middenafstand)	Afstand tussen centra van aangrenzende gaten	Typisch 1,5 – 3 × de gatdiameter	Voorbeeld: 2 mm gat, 3 mm toonhoogte
Open gebied (porositeit)	Percentage van het totale bladoppervlak dat geopend/geperforeerd is	20% – 80%	Hogere open ruimte = betere luchtstroom of lichttransmissie
Gatarrangement	Hole lay -outpatroon	Recht (90 °), gespreid (60 °), horizontale of verticale opstelling	Gespreide lay -out biedt betere kracht en esthetiek

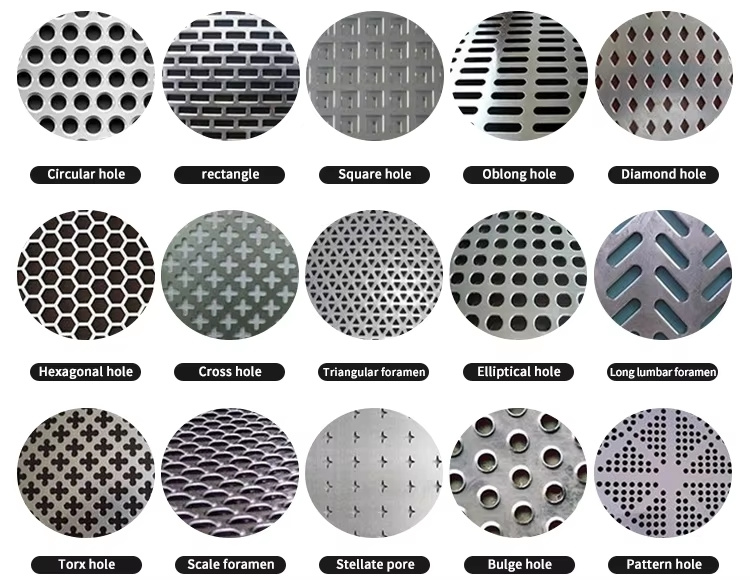

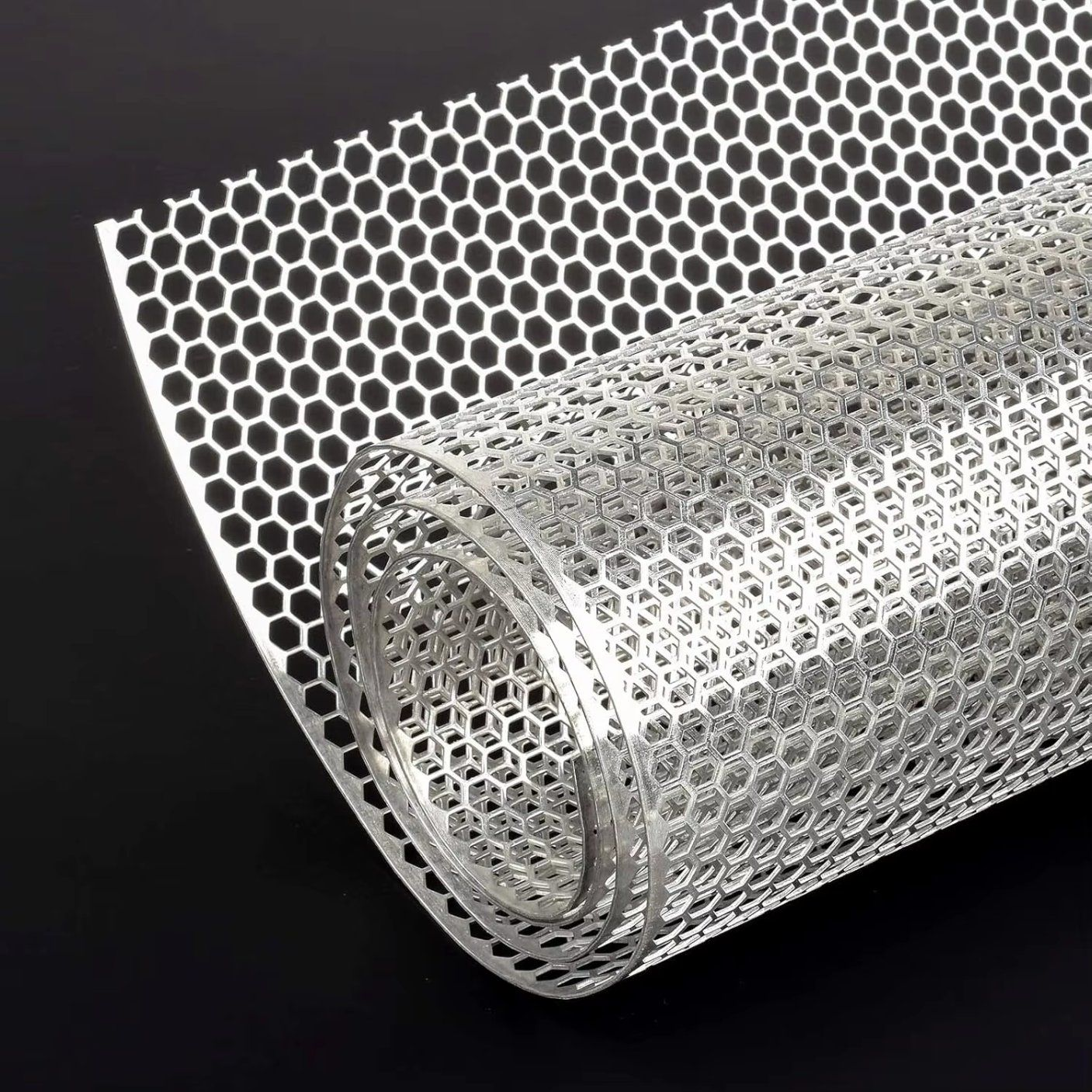

Gemeenschappelijke gatvormen	Perforatie -geometrie	Rond, sleuf (langwerpig), vierkant, zeshoekig, diamant, aangepaste ontwerpen	Ronde gaten zijn de meest voorkomende
Standaard bladgrootte	Afmetingen van een volledige blad	Gemeenschappelijke maten: 1000 × 2000mm1220 × 2440mm1250 × 2500mm1500 × 3000 mm	Aangepaste maten of spoeltoevoer beschikbaar op aanvraag
Randbehandeling	Of randen worden afgebroken of opgerold	Schone rand, Burr Edge, opgerolde rand	Gerolde randen die worden gebruikt voor veiligheids- of ontwerpvereisten
Materiaaltype	Basismetaalmaterialen	Roestvrij staal, koolstofstaal, aluminium, koper, titanium, gegalvaniseerd staal, plastic, enz.	Verschillende materialen bieden verschillende niveaus van corrosieweerstand en sterkte

Gatdiameter	Toonhoogte (middenafstand)	Dikte	Open ruimte (ca.)	Gatvorm	Patroon
1	2	0.5	23%	Ronde	60 ° gespreid
2	3	1	40%	Ronde	Direct
3	5	1.2	33%	Ronde	60 ° gespreid
5	8	1.5	37%	Ronde	Direct
10	15	2	40%	Ronde	Gespreid
0.5×5.0	8	1	32%	Sleuven	Direct
10×10	14	1.5	50%	Vierkant	Direct

Aanmeldingsgebied

Sollicitatie	Voorgestelde specificatie
Ventilatie / warmtedissipatie	Dunne vellen, hoog open gebied (bijv. 1 mm gaten, 60% open gebied)
Screening / filteren	Kleine gaten, dichte patronen (bijv. 1,5 mm gespreide gaten)
Machinebescherming	Dikkere vellen met grotere gaten (bijv. 10 mm gaten, 2 mm dik)

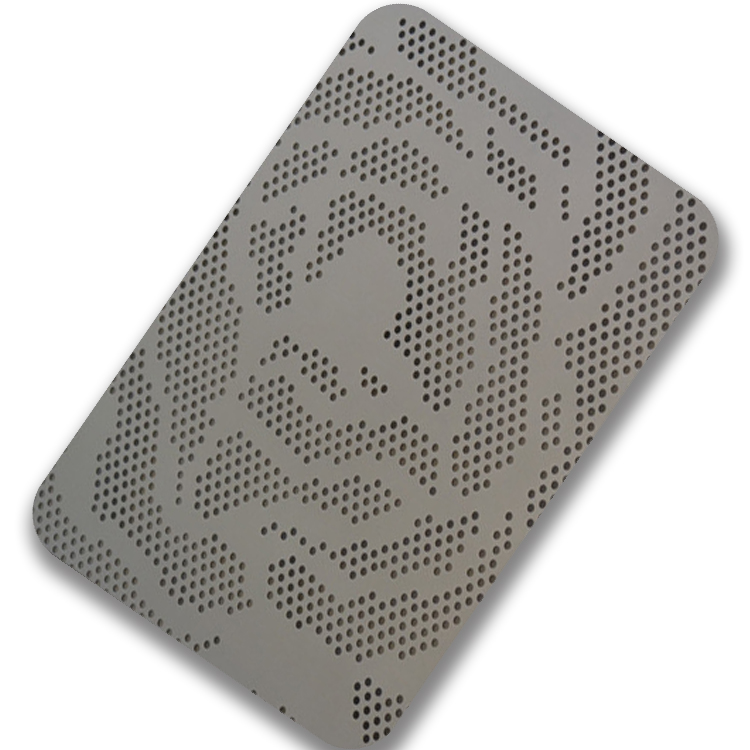

Architecturale decoratie	Aangepaste gatontwerpen, balans tussen esthetiek en kracht
Akoestische panelen	Hoog open gebied met kleine ronde of zeshoekige gaten

Metaalgaasfilterscherm voor precisiefiltratietoepassingen

Dit punch- en etsenfilterscherm combineert precisieperforatie met geëtste microstructuren. Ideaal als een metaalgaasfilterscherm of het filterscherm van de draadgaas, het zorgt voor een fijne deeltjesscheiding in compacte omgevingen. Vervaardigd van filtermesh roestvrij staal voor duurzaamheid en corrosieweerstand.

Punch- en etsenfilterscherm voor zeer nauwkeurige filtratie

Ons punch- en etsenfilterscherm is ontworpen voor een fijne en uniforme filtratie in industrieën die een hoge precisie en compact ontwerp vereisen. Door ponstechnieken te integreren met geavanceerde chemische etsen, biedt dit metaalmesh-filterscherm uitzonderlijke dimensionale nauwkeurigheid, micro-apertelregeling en consistente stroomkenmerken.

Gemaakt van filtermesh roestvrij staal, dit scherm biedt uitstekende corrosieweerstand, tolerantie van hoge temperatuur en mechanische sterkte. Het is geschikt voor gebruik in ruimtevaart, brandstofsystemen, medische hulpmiddelen en chemische verwerking, waarbij filtratie van ultrafijnde deeltjes van cruciaal belang is. Het geëtste patroon maakt een hoge filtratie -nauwkeurigheid mogelijk, terwijl de geponste structuur de mechanische ondersteuning en permeabiliteit verhoogt.

In vergelijking met geweven filters, verschuift het draadmesh -filterscherm in geëtste vorm niet, waardoor stabiele prestaties en een langere levensduur zorgt. De combinatie van micro-perforatie en structurele etsen minimaliseert ook de drukval en zorgt voor aangepaste ontwerpen, waardoor het zich kan aanpassen aan een breed scala aan apparatuurmaten en -vereisten.

Dit product is beschikbaar in ultradunne en kleine metaalschermfilterindelingen en is ideaal voor precisie-ontwikkelde systemen. We bieden ook gesinterde mesh-schermopties voor hoge drukfiltratie. Of u nu uw huidige metaalmesh -schermfilter upgrade of een nieuw systeem ontwerpt, deze oplossing zorgt voor betrouwbaarheid en precisie.

Filter mesh roestvrijstalen scherm met pons- en etsentechnologie

Ons filtermesh roestvrijstalen scherm met gecombineerde ponsen en etsen is een veelzijdige oplossing voor zowel grove als micro-filtratie. Door gebruik te maken van geavanceerde punching- en etsenfilterschermtechnologie, leveren we producten met ultrafijne precisie, waardoor ze ideaal zijn voor gevoelige filtratietaken in compacte of hoogwaardige systemen.

Dit metalen mesh-schermfilter wordt vervaardigd uit roestvrij staal van hoge kwaliteit, waardoor corrosieweerstand, thermische stabiliteit en structurele integriteit onder ruwe omstandigheden worden gewaarborgd. In tegenstelling tot standaard geweven draadgaas, bieden de geëtste openingen consistente stroompaden en elimineren rafelen of verschuiven, terwijl de geponste gaten structurele versterking en verbeterde stroomsnelheden bieden.

Vaak gebruikt in brandstofinjectoren, luchtdiffusers, micro-elektronica en filtratieapparaten, zorgt het kleine metalen schermfilter voor een hoge nauwkeurige prestaties, zelfs in beperkte ruimte. Of het nu wordt gebruikt voor vloeistof, lucht of gasfiltratie, het handhaaft efficiëntie en stabiliteit over uitgebreide cycli.

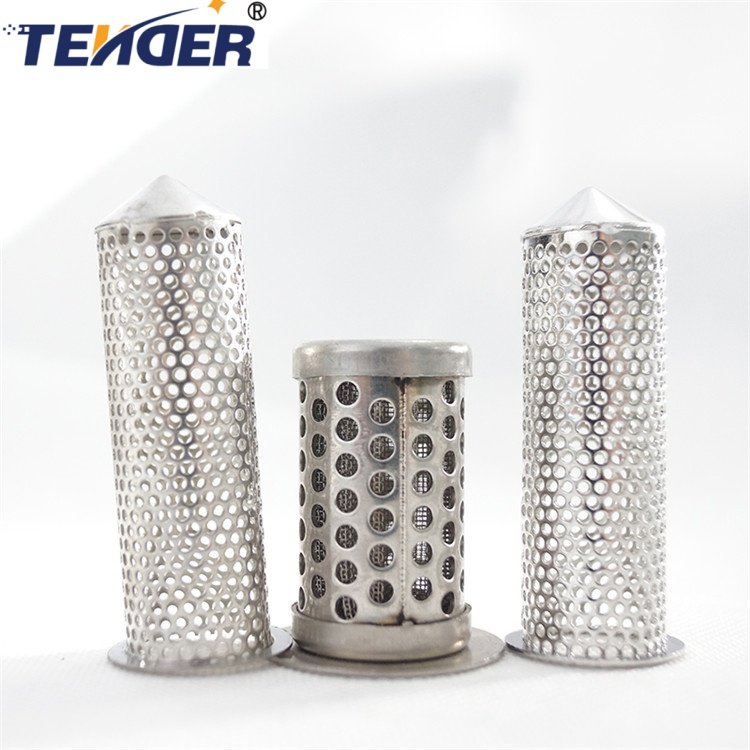

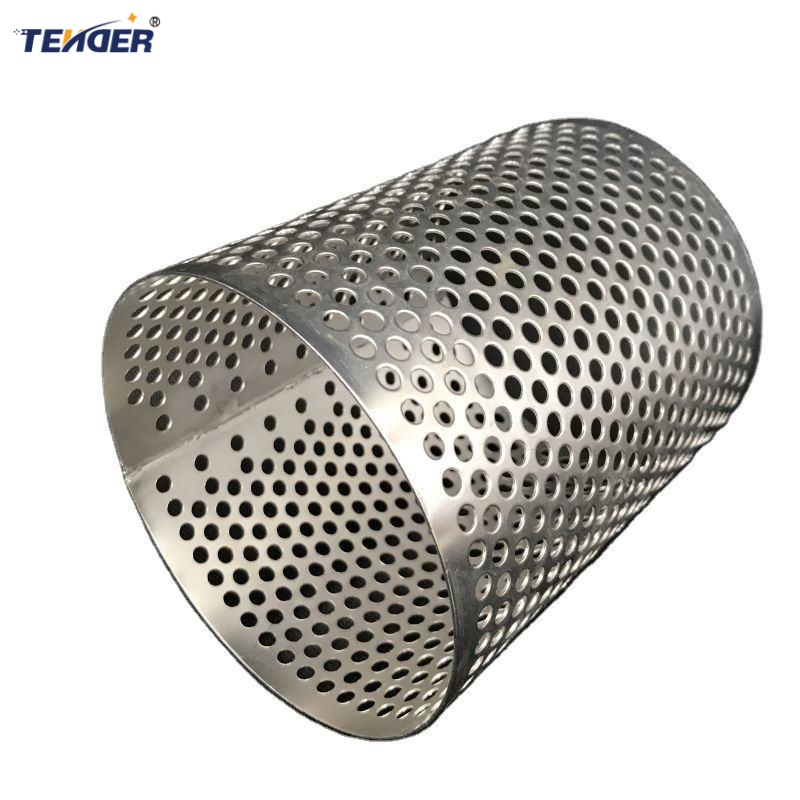

Voor extra duurzaamheid en meerlagige bescherming bieden we opties zoals gesinterde mesh-schermstructuren-vooral geschikt voor hogedruk- of hoge-temperatuursystemen. Het geëtst punched hybride scherm kan worden gefabriceerd in platte vellen, schijven, buizen of aangepaste profielen, waardoor het kan worden aangepast aan een breed scala aan toepassingen.

Onze draadmesh -filterschermtechnologie levert de voordelen van precieze slotcontrole, minimale verstopping en verminderd onderhoud. Kies ons punch- en etsenfilterscherm voor een filtratieoplossing van de volgende generatie die precisie, sterkte en veelzijdigheid combineert in één compact ontwerp.
